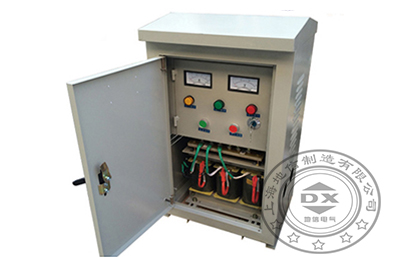

户外降压启动柜

一、 概述

　XJ01系列自耦减压起动柜适用于交流380/660v伏功率至800千瓦的三相鼠笼型感应电动机作为降压起动之用，系列用自耦变压器降压的方法以改善当电动机起动时对输电网络的影响。

二．性能特点

　　本产品起动电动机时，电源进线的起动电流，不超过电动机额定电流的3～4倍，其最大起动时间为二分钟(包括一次或连续数次起动时间的总和)，若连续起动时间总和已达二分钟，则起动后的冷却时间，应不少于4小时才能再次起动，因此本产品仅作长时间歇起动之用，不适宜在频繁操作条件下使用。

三、使用环境条件

　　(1).海拔高度不超过1000米。

　　(2).周围介质温度不高于+40℃，不低于-30℃。

　　(3).空气相对温度不大于85%。

　　(4).振幅不大于0.5毫米，频率不大于每分钟600次的振动。

　　(5).与垂直面的倾斜度不超过5度。

(6).与无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃的地方。

五．技术参数和规格型号

　　1． 起动柜的热继电器整定值：

　　(1) 75KW及以下者需整定在IH值上

　　(2) 115KW以上者需整定在XIH值上。

　　IH--所控制电动机的额定电流。

　　X—控制箱内电流互感器变比。

 六．订货须知(订货时请用户提供以下资料)

　　· 产品型号及规格；订货数量；

　　·  所配电动机型号、功率、电压、电流；

　　·  所配机械负荷类别及工作制；

　　·  交货期、数量、提货方式等；

　　·  其他与本产品正常使用条件下不符合的特殊要求；订货时共同协商确定

用户在购买产品时，请明确以下几点：

1；变压器基本型号、规格、容量及数量

2；变压器的初级、次级电压

3，外形尺寸仅供参考，如有要求尺寸，订货时请说明

4，用户如有特殊要求，本公司可以按用户要求设计
