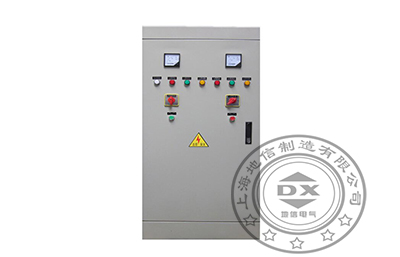

软启动柜

 1：概述

    交流鼠笼型异步电动机是应用最为广泛的用电设备。电机软起动器智能化技术的应用，使起动设备越耒越具有吻合负载特性，对设备电网冲击小，工作性能稳定可靠。

    DXR1系列软起动柜，广泛应用于冶金、化工、建筑、水泥、矿山、环保等所有领域的电机传动设备。是传统的星三角起动、电抗器起动、自耦降压起动的理想更新换代产品。

    DXR1系列软起动柜以先进的微处理器为核心，控制大功率晶闸管组件，具有限流起动、电圧斜坡起动、软停车功能、参数可根据负载自行设定、并具有过流、短路、过载、缺相等多种保护。软起动装置按设定规律上升，使受控电机转矩按优化的加速曲线完成起动过程后，由旁路接触噐工作，关断晶闸管组件。

2：系列软起动器功能

☆ 釆用双単片机全自动控制；

   ☆ 起动转矩电流、电压、时间可按负载不同灵活设定，取得最佳的电流曲线和最住的转矩控制特性；

   ☆ 对电机提供了平滑的渐进的起动过程，減少起动电流对电网的冲击，降低设备的振动和噪声，延长了机械传动系统的使用寿命；

   ☆ 起动电流可根据负载调整，減小起动损耗，以最小的电流产生最佳转矩；

   ☆ 软停车特性即大大延长电气触头寿命，以满足不同场合下机械需求；

   ☆ 具有过流、过载、短路、过热、电源缺相、输出缺相保护；

   ☆ 方便的外控接囗具有多种功能：延时起动控制、瞬停控制、起动延时继电器输出、故障继电器输出；

   ☆ 对输入电源无相序要求；

   ☆ 自带标准的485接囗；

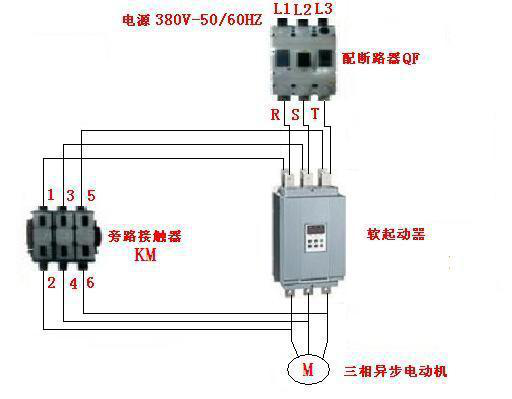

 3: 主回路接线示意图

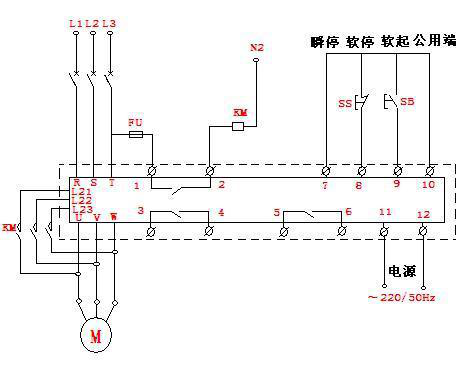

 4: 控制原理图

说明：◆1和2号端子控制旁路接触器的接点，是无源继电器输出点。

◆7号端子断开为瞬停，8号端子断开为软停，9号端子接通为

软起，10号端子为公用端。

◆5和6号端子为时间继电器接点与软起动器同步延时。

◆7号端子瞬停自复位可编程。

◆键盘和外接按钮操作转换设定由参数设置（详细说明请阅读说明书）

◆控制模式：限流型和电压斜坡型可任意设置。
