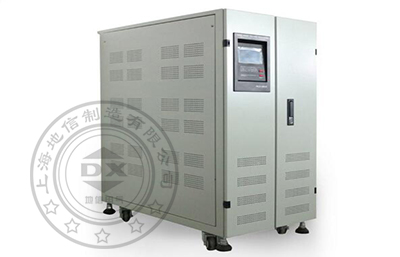

可控硅无触点稳压器

产品简介：

■ 新一代的智能稳压器 ——ZSBW 系列可控硅智能无触点稳压器

1、ZSBW系列-：

从原理上完全摈弃以往靠电机拖动碳刷调压的方式，解决了机械链条式稳压器所带来的响应速度慢、接点多、碳刷磨损严重，造成接触不良，不能实现免维护无人值守的要求等缺点。

2、ZSBW系列-：

它采用：DSP 运算计量芯片+快速交流采样技术+有效值校正技术+电流过零切换技术和快速补偿稳压

技术，将智能仪表、快速稳压和故障诊断结合在一起，使产品一高可靠、智能化、高效、精密、节能。

是普通稳压器理想的替代者。

3、ZSBW 系列-：

更多科技元素的应用，使产品整体设计简洁流畅、体积小、重量轻，实现了产品智能化，强大的功能性在该产品上得到充分体现。不论是中文液晶显示、智能化管理系统、异常事件记录、稳压参数任意设定、温控风机冷却，还是智能化自动旁路、高低压缺相、完善的通讯手段，每个环节我们都精益求精。

 产品性能特点：

 ■ 运行可靠性

1、无机械传动，无碳刷磨损，长寿命免维护，无故障工作时间大于 10 万小时。 2、主核心器件可控硅模块选用欧美国际知名品牌，原装进口，保证了运行稳定性和可靠性。 3、微电脑（DSP）选用美国原装进口，该器件为受控产品。 4、控制系统电源采用超隔离宽范围稳压供电，即便在电网电压超高、极低极恶劣的电网环境下，稳压 器均可工作自如。 5、每台稳压器均安装一组大通流量限压型电涌防护模块，能够有效吸收电网内部电涌及外部感应雷击 造成的瞬态过电压，保证用电设备安全运行。

   ■ 技术先进性

 1、单补偿加自耦电路结构，无波形失真、无相位失真，负载适应性强。

2、独家选用 16 位微电脑作为稳压器的控制核心，运算速度快、精度高，实现了智能控制。

3、独家选用传感器对模拟量采样，直接计算交流真有效值，取消传统多组电位器调整电路，提高了控 制精度及响应时间。 4、三块控制板对三相电路进行控制，并对三个单相电路分别调整，电路简洁集成化程度高

   ■ 智能化控制功能

1、全中文液晶显示，实时反映稳压器的运行参数。根据现场的使用环境，通过按键可灵活设定不同运行参 数，使用电设备工作于最佳运行状态 2、黑匣子”功能：可记录异常历史事件，准确记录发生时间、类型及详细 参数，为快速排除故障提供详实数据 3、智能化自动旁路功能：当稳压器某相出现故障时，输入电压在允许范围内，故障相自动转为旁路供 电，非故障相继续稳压输出，保证供电连续性。

  ■ 完善的保护功能

 1、过压、欠压保护功能：当电源电压严重偏离稳压范围时，切断输出并发出告警信号，当电网电压正 常后具有自动恢复稳压输出功能。 2、过流及短路保护功能：用电设备发生严重过载经延时后切断输出，同时发出告警信号，发生短路时 则迅速切断输出。 3、缺相保护功能：电源缺相同时切断三相输出，并发出告警信号，电源正常后自动恢复稳压输出 4、错相保护功能：供电电源相序不正确时，立即切断稳压输出，同时发出告警信号。 5、延时输出功能：当稳压器初始接通电源或因电网断电恢复正常时，稳压器将延时5～10 秒后执行稳 压输出，保护用电设备不受冲击性损坏 6、手动直通功能：当稳压器需要检修时，可手动切换到“直通“运行状态，保证用电设备供电不中断。

  ■ 高效节能性

1、独有的无限流器件专利技术，根除了附加损耗、降低温升、减少负载效应，提高了效率。

2、变压器铁心选用优质硅钢片，经特殊优化设计，损耗低效率高。三相稳压器空载电流达到毫安级， 同行业领先 3、温控风扇，节能降噪，延长使用寿命

电气原理图：

本系统采用 16 位单片机构成控制核心，通过对输入电压 Ui 输出电压 Uo 及负载电流 IF 等信号的

精确采样，A/D 转换，由单片机做出智能判断发出控制指令，通过双向可控硅的导通组合以改变ΔU 的

极性及大小，实现对输入电压 Ui 补偿，保持输出电压 Uo 稳定。原理图如下

参数说明

■ ZSBW 系列 可控硅智能无触点稳压电源

备注：

1. 以上技术指标是在 cosφ=1 时测试；

2. 本公司产品规格不断研发改进，规格若有变更，恕不另行通知
