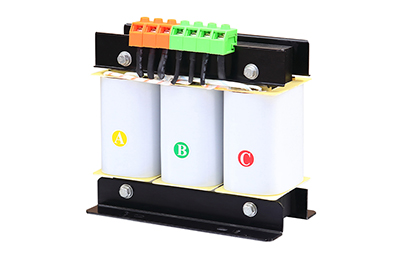

SBK-5kva变压器

隔离变压器加装在稳压电源的应用

一、在电源输入端接入隔离变压器（三角/星形）

1、若电网三次谐波和干扰信号比较严重，采用△/Yo隔离变压器，可以去掉三次谐波和减少干扰信号。

2、可以采用△/Yo隔离变压器产生新的中性线，使设备与电网中性线无关，避免由于电网中性线不良造成设备运行不正常。

3、非线性负载引起的电流波形畸变（如三次谐波）可被隔离而不污染电网。

二、在电源输出端接入隔离变压器（星形/三角）

1、防止非线性负载的电流畸变，影响到稳压电源的正常工作及反回到电网，起到净化电网的作用。

2、非线性负载电流的畸变影响取样的准确性，可以在Yo/△隔离变压器输入端采样，得到能反应实际情况的控制信号，使稳压电源控制正常。

3、若负载不平衡，采用Yo/△也不影响稳压电源的正常工作。（低损耗型三相干式安全隔离变压器(H级180℃绝缘等级),  变压器是各种电源及电气设备的主要部件，隔离变压器由圆筒式绕组和迭片式铁芯组成，铁芯采用 全新优质高硅硅钢片叠装，全斜接缝。本公司采用先进的制作工艺，有进口绕线机和全套真空压力浸漆设备;绕组采用脱胎整列绕制方法;对变压器进行真空浸漆，使变压器的绝缘等级达到F级或H级。变压器的输出和输入电压可按客户需求设计。有单相、三相或多路输入和输出等多种规格。

产品参数：

容量

5KVA（根据用户需求定做）

输入电压

额定电压:380V（根据用户要求定做）

输出电压

额定电压:220V 200V（根据用户要求定做)

输出电压准确性

±1%

工作效率

≥98%

波形失真

无附加波形失真

工作保护

具有过流保护；可长期无人值守工作

执行标准

产品符合VDE0550、IEC439、UL、GB6450-86、JB5555、GB226等国际国家标准

绝缘电阻

≥150M

绝缘等级

F级、H级、HC级可供选（常规为F级）

接线方式

 △/Yo(常规）；Yo/Y0、Y/△、△/△

电气强度

工频正弦电压3000v历时1分钟无击穿及闪烁现象

过载保护

二倍额定电流可维持1分钟

频率

50Hz/60Hz

冷却方式

自冷式

冷却形式

干式

铁心形式

 芯式

防潮方式

开放式

环境温度

-50℃+120℃

海拔高度

 ＜1000m

相对湿度

＜90%

产品特点

   在变压器建立新的中线-接地就可解除电网中共模干扰和其它中线的困扰，隔离变压器将三线△接线转换为四线Yo系统，加屏蔽就进一步免除了由变压器内部耦合的高频脉冲干扰和噪音，虽然有屏蔽的隔离变压器对各种N-G来的干扰（脉冲和高频噪声）能有效防止，但变压器必须正确妥善接地，十分严格，否则抗共模干扰将无效果。本公司可以为客户设计生产高质量的隔离变压器。
